Термотрансферный принтер Godex G500

Быстрая настройка pdf

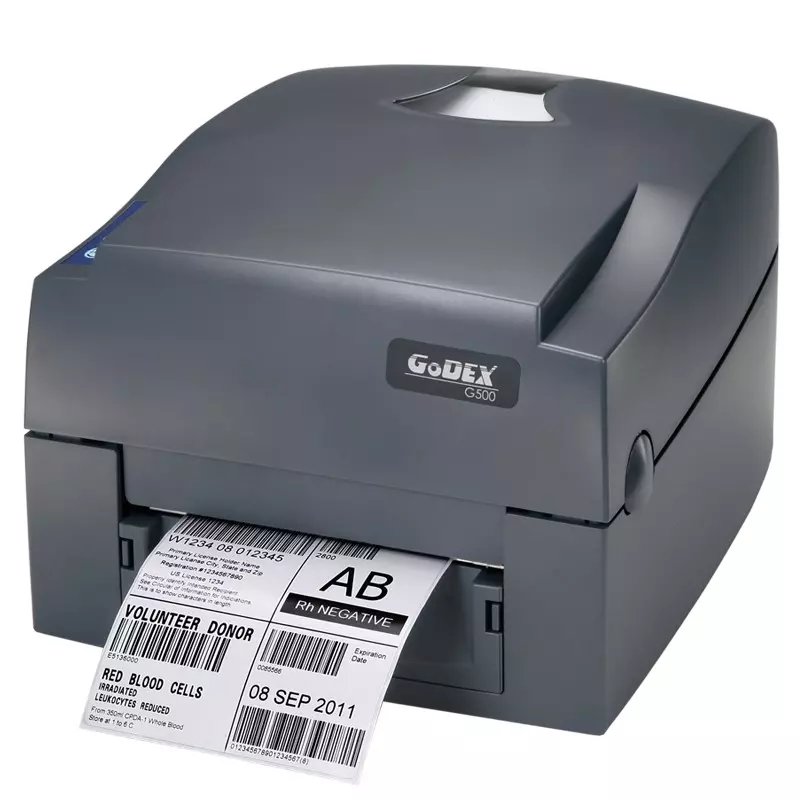

Godex G500 – термотрансферный принтер с расширенным функционалом и улучшенными техническими характеристиками. Осуществляет печать обычным способом прямой термопечати на термоэтикетках в рулонах и методом термотрансферной печати с применением дополнительной термотрансферной ленты – риббона для нанесения информации на разные виды этикеток – полуглянцевые, полипропиленовые, нейлоновые, сатиновые, полиэстеровые и другие виды синтетических материалов.

Отличительные особенности принтера Godex G500

Новая схемотехника с центральным процессором типа ARM7 (166мГц), мощность которого на 80% выше, чем у процессоров предыдущих моделей.

Оперативная память 16 Мб, что соответствует индустриальным моделям принтеров этикеток.

Сенсор края этикетки (автосенсор) с 2 излучающими светодиодами (сдвоенный сенсор), что обеспечивает большую совместимость при печати на разных видах материалов.

3 языка программирования (EZPL, GEPL, EZPL) загружены во flash-память. Функция автопереключения обеспечивает работу с любым ПО, применяемым для печати на принтерах Zebra.

Ударопрочный пластик корпуса.

Сдвоенный датчик края этикетки (автосенсор) – функционирует в двух режимах:

Режим ручного выбора сенсора "На отражение" или "На просвет";

Режим автоматического выбор сенсора принтером.

Сочетание режимов обеспечивает использование этикеток с любой плотностью подложки и материалов с "черной меткой". Положение сенсора (ближе к центру или краю) регулируется, что важно при работе с этикетками сложной геометрии. Формат этикеток задается в программе печати или перенастраивается на автосенсорный режим работы, за счет чего размер загруженных этикеток определяется автоматически.

Разъем встроенного модуля Ethernet

RJ45. Управление и настройка осуществляется с помощью утилиты Godex Net Setting, установленной на ПК.

Русификация всех интерфейсов и наличие встроенных русских шрифтов.

Принтер этикеток Godex G500 применяется в на производстве, в магазинах, на складах, супермаркетах.

Комплектация принтера Godex g500

Блок питания и шнур блока питания

USB интерфейсный кабель

рулон красящей ленты

ось для красящей ленты (для втулки диаметром 1”) и пустая втулка

рулон с этикетками

втулка для рулона этикеток, втулка держателя рулона с этикетками

ограничительные пластины для рулона с этикетками – 2 шт.

CD-диск с инструкцией на русском языке и ПО.

Установка драйвера

Для установки драйвера вставьте компакт-диск в дисковод компакт-дисков/DVD-дисков на компьютере и откройте папку "Драйверы". Скачать

Выберите файл драйвера и для начала установки щелкните по нему.

На экране ПК отобразится инструкция.

Выберите "Установить драйверы принтера" и укажите модель своего принтера.

Укажите порт, который применяется для подключения принтера к компьютеру.

Введите имя принтера и назначьте ему необходимые права.

После завершения установки на экране отобразится сводка настроек принтера.

Проверьте настройки принтера и щелкните по кнопке "Готово".

При правильной установке драйвера новый принтер должен отображаться в папке "Принтеры и факсы".

Быстрая настройка принтера

Режим автоматического определения длины этикетки

Перед началом настройки проверьте расположение метки перемещаемого сенсора края этикетки, он должен располагаться в верной позиции (попадать на бумагу).

После выключения принтера нажмите и удерживайте клавишу FEED. После этого снова включите принтер. Дождитесь, когда светодиод READY замигает Красным, а STATUS – Оранжевым. Это значит, что оборудование вошло в режим калибровки.

Отпустите клавишу FEED.

Принтер будет выдвигать этикет-ленту сначала на несколько миллиметров, а затем выдвинет 3 пустые этикетки, распечатает тестовую страницу с текущими параметрами, и загорится зелёный светодиод готовности "Ready". В зависимости от установленной этикет-ленты принтер определит режим печати принтера и высоту этикетки.

Выбор режима печати (Термо / Термотрансферная печать).

Принтер godex g500 работает в двух режимах печати:

Термопечать осуществляется на термоэтикетках (термобумаге) за счет нагрева термоголовки.

Термотрансферная печать переносит изображение на любой носитель с помощью красящей ленты (риббона) методом термопереноса. Если для печати этикеток применяется программное обеспечение QLabel или GoLabel, задайте режим печати в настройках принтера в этом ПО.

Для переключения принтера из одного режима в другой необходимо провести следующую последовательность действий:

Режим термопечати:

Выключите принтер и, нажав, удерживайте клавишу FEED .

Удерживая FEED, снова включите принтер. После 3 звуковых сигналов клавиши READY и STATUS загорятся красным. Это значит, что принтер вошел в режим термопечати. Отпустите FEED. Принтер в режиме термопечати автоматически напечатает “NOW IS DIRECT THERMAL (DT MODE)”.

Режим термотрансферной печати:

Удерживая FEED, включите принтер. После 3 звуковых сигналов клавиша READY замигает оранжевым, а STATUS - красным – принтер войдет в режим термотрансферной печати. Принтер выведет на печать "NOW IS THERMAL TRANSFER (TT MODE)". Это значит, что устройство находится в режиме термотрансферной печати.

ВНИМАНИЕ!

Подключать и отключать принтер от компьютера можно только при ОТКЛЮЧЕННОМ питании принтера! Печатающую головку устройства чистят мягкой безворсовой фланелью с применением специальных средств (например, технического спирта) при ОТКЛЮЧЕННОМ питании принтера! Печать этикеток из программы 1С 7.7 осуществляется с помощью компоненты на диске, входящем в комплект. Для печати из 1С версий 8.X – используйте Windows-драйверы для принтера.

Устранение неисправностей

При включенном принтере не загорается дисплей. Проверьте блок питания и настройки программного обеспечения (настройки драйвера).

Этикетки проходят через принтер, но изображение на них не появляется. Проверьте правильность загрузки материала для этикеток. Они должны быть загружены правильной стороной вверх.

В процессе печати материал для этикеток застревает в принтере. Очистите затор. Удалите материал для этикеток, оставшийся на термической печатающей головке и очистите печатающую головку. Для этого используйте смоченную спиртом мягкую безворсовую ткань.

На части этикетки изображение не распечаталось или размыто. В этом случае необходимо проверить термическую печатающую головку на отсутствие пыли или другой грязи, например, материала этикеток или остатков ленты.

Убедитесь в отсутствии ошибок в программном обеспечении.

Проверьте блок питания.

Убедитесь, что на ленте нет складок.

Запустите самотестирование и проверьте тестовую печать. Печатающая головка должна выполнять печать по всей ширине материала.

Убедитесь, что материал для печати подходящего качества.

При использовании резака этикетки не проходят через него или отрезаются неправильно.

Проверьте толщину этикетки. Она не должна превышать 0,2 мм.

Убедитесь в правильной установке модуля резки.

Проверьте направляющие для бумаги.
